Vibriertechnik

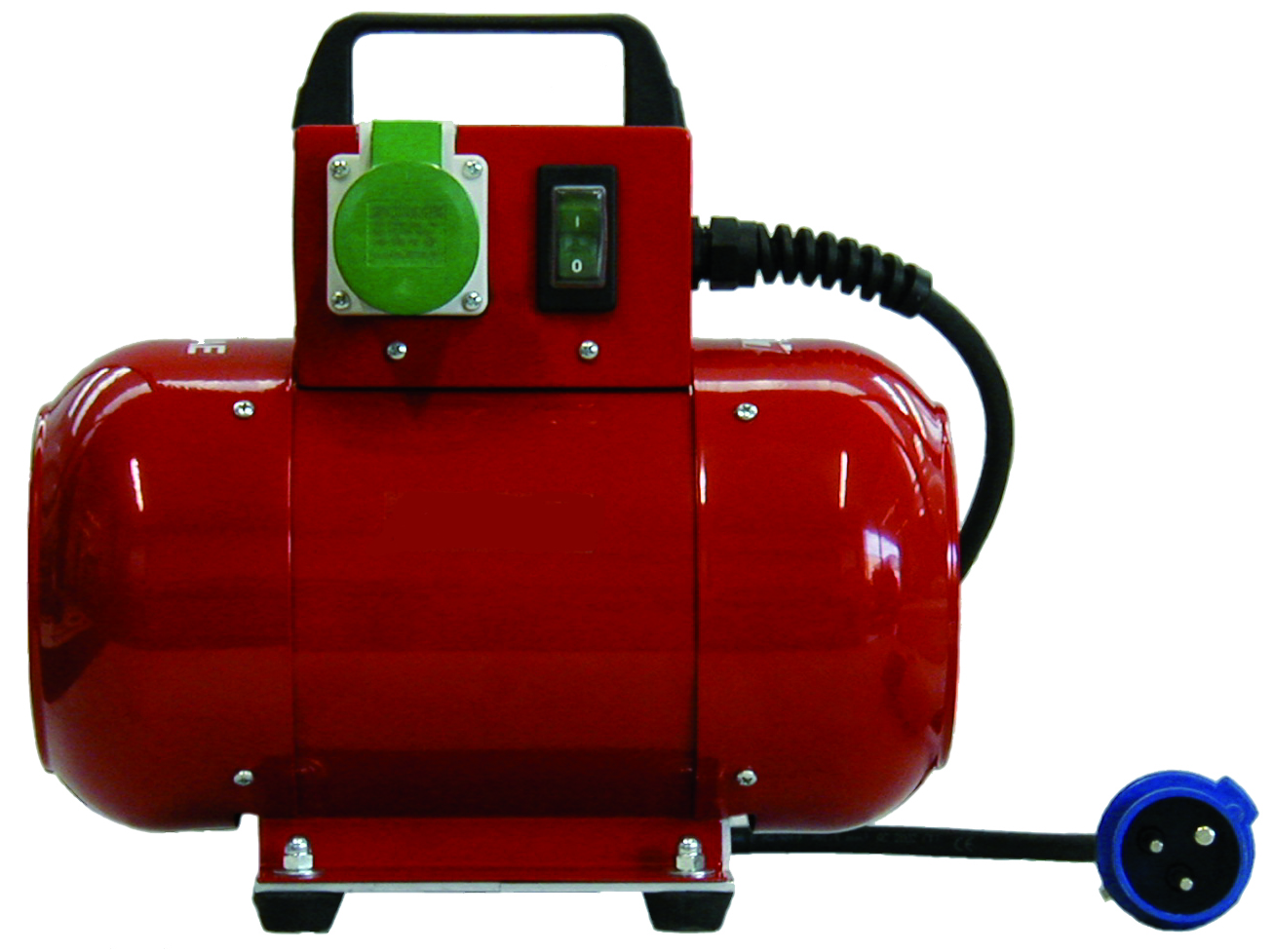

Frequenz-Umformermit Elektromotor Getrennte Wicklung für hohe elektrische Sicherheit. Induktion mit Permanentmagneten, vernachlässigbarer Lärm. Anschluss an einphasige Stromquelle 230V/50Hz (CAF 100 - CAF 250), bzw. dreiphasig 400V/50Hz (CAF300 - CAF 500). Kompakter Aufbau, geschützt gegen Eindringen von Fremdkörpern. Spritzwassergeschützt.Starker Ventilator zur Kühlung und spezielles System für das Richten der Luftströmung. Schutz gegen ‹berlastung durch Bimetall-Schalter. Anschlusskabel 5 m. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Servicefreundlich dank einfacher und stabiler Konstruktion. Technische Daten: Eingangsleistung 5 kW Ausgangsleistung 5 kVA Steckdosen 4 Eingangsspannung 400 V Ausgangsspannung 4x42 V Frequenz 50/200 Hz Ausgangsstrom 70 A Gewicht 74 kg Vibriernadel elektrischAV1-500HD für CAF und GAF Eingangsspannung 42 V, Drehzahl 12‚Äô000 min-1, Kabellänge 10 m, Gummischlauch-Länge 5 m, Wärmeschutz ja Technische Daten: Nadel-ÿ 50 mm ÿ Nadellänge mm 330 mm Nennstrom 8 Ampere Leistung 490 Watt Verdichtungsleistung pro Nadel 9 - 12 m3/h Wirkungs-ÿ cm 70 cm ÿ Hochleistungs-kugellager ja Gummikopf nein Gewicht kg 12 kg Nadeleinsatz siehe: Tabelle 1 AV1-380 AV1-500 HD AV1-500 HDRC CAF1-100M 1 1 1 CAF1-150M 2 2 2 CAF1-250M 2 2 2 CAF1-300T 3 3 3 CAF1-500T 4 4 4 GAF1-1500H 2 2 2 GAF1-2500H 3 3 3 Tabelle 2 AV1-600 HD AV1-600 HDRC AV1-700 HD AV1-700 HDRC CAF1-100M --- --- --- --- CAF1-150M 1 1 1 1 CAF1-250M 2 2 2 2 CAF1-300T 2 2 2 2 CAF1-500T 4 4 2 2 GAF1-1500H 1 1 --- --- GAF1-2500H 2 2 2 2

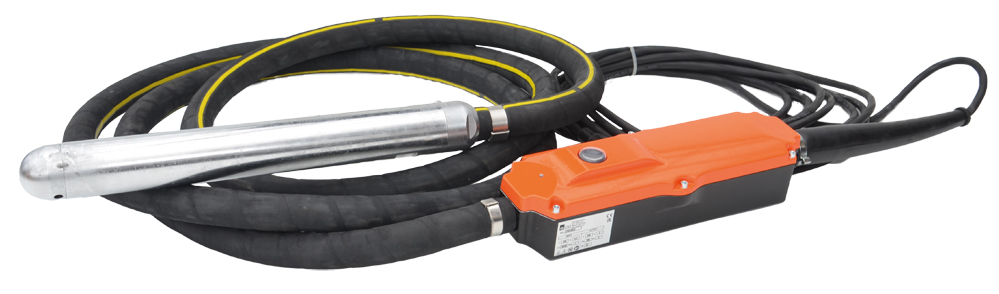

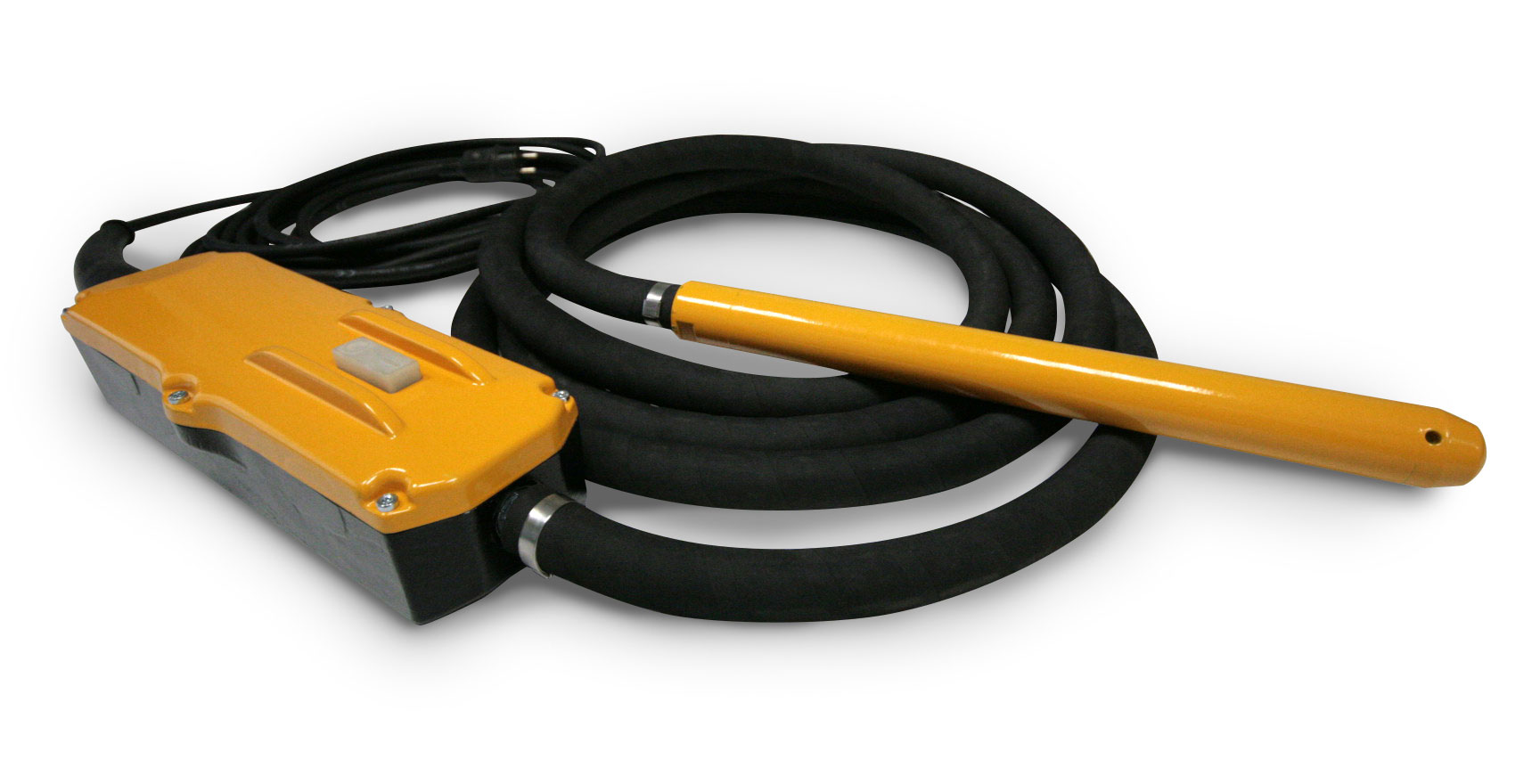

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 38Nadel Länge mm: 404Verdichtungsleistung m ³/h: 20Frequenz Hz: 50-60Stromstärke max. A: 5.5Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 0.5Nennstrom A: 1.5Aktionsradius cm: 45Stahlkopf: jaGummikopf: neinGeneratortauglich: nein

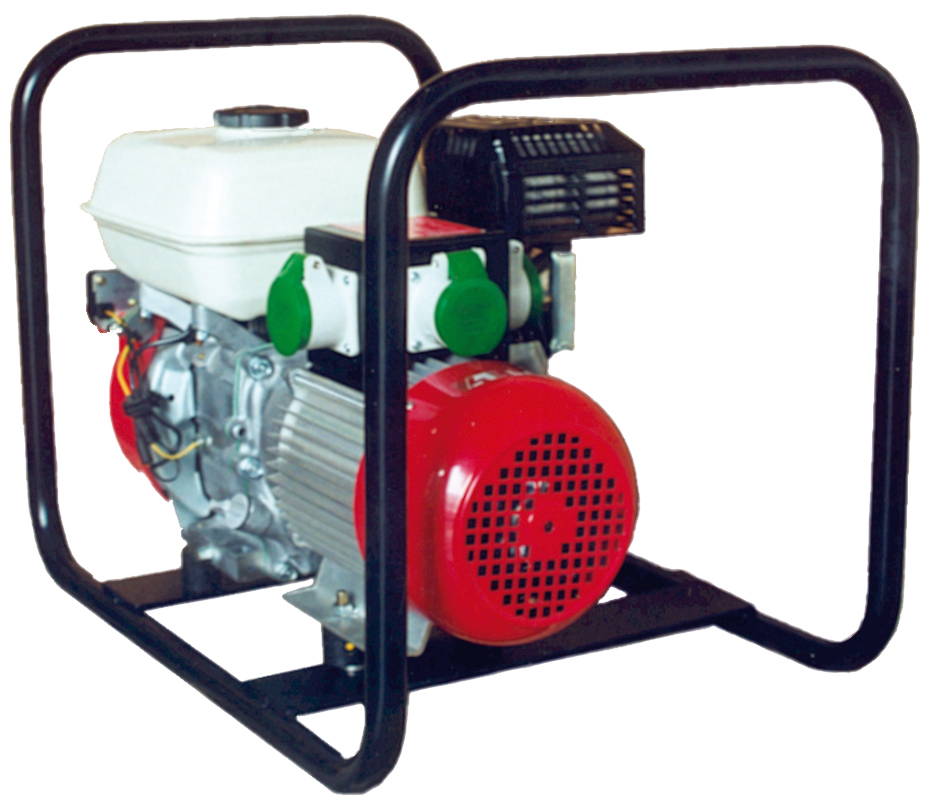

Hochfrequenz-Generatoren mit Benzinmotor HONDA für den Einsatz auf Baustellen, wo kein elektrischer Anschluss zur Verfügung steht. Induktion mit Permanentmagneten. Kühlung durch eingebauten Ventilator. 32 A Steckdosen zum Anschluss der AV-Vibriernadeln. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Treibstoff: Benzin bleifreiStromfrequenz Ausgang Hz: 200Steckdosen Anzahl: 2Spannung Ausgang V: 42Stromstärke max. A: 21Leistung W: 1500Motor: Honda

Schlauchlänge m: 4Nadel Durchmesser mm: 34Nadel Länge mm: 315Verdichtungsleistung m ³/h: 7

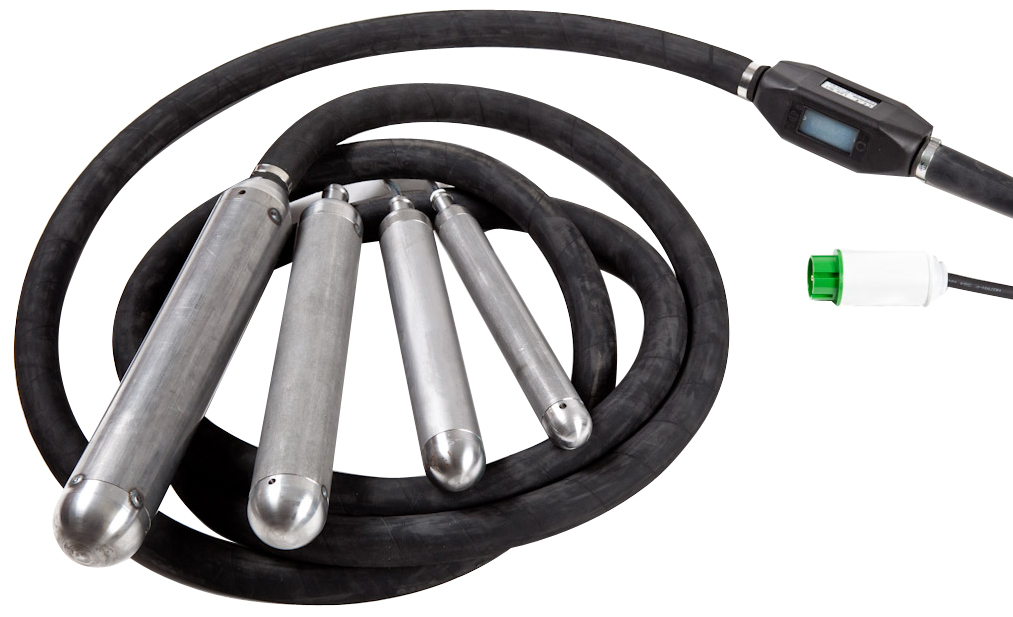

Vibriernadeln elektrisch für CAF und GAF Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 60Nadel Länge mm: 410Verdichtungsleistung m ³/h: 18-23Aktionsradius cm: 90Stahlkopf: jaGummikopf: neinHochleistungskugellager: jaSpannung V: 42Leistung W: 870Nennstrom A: 14

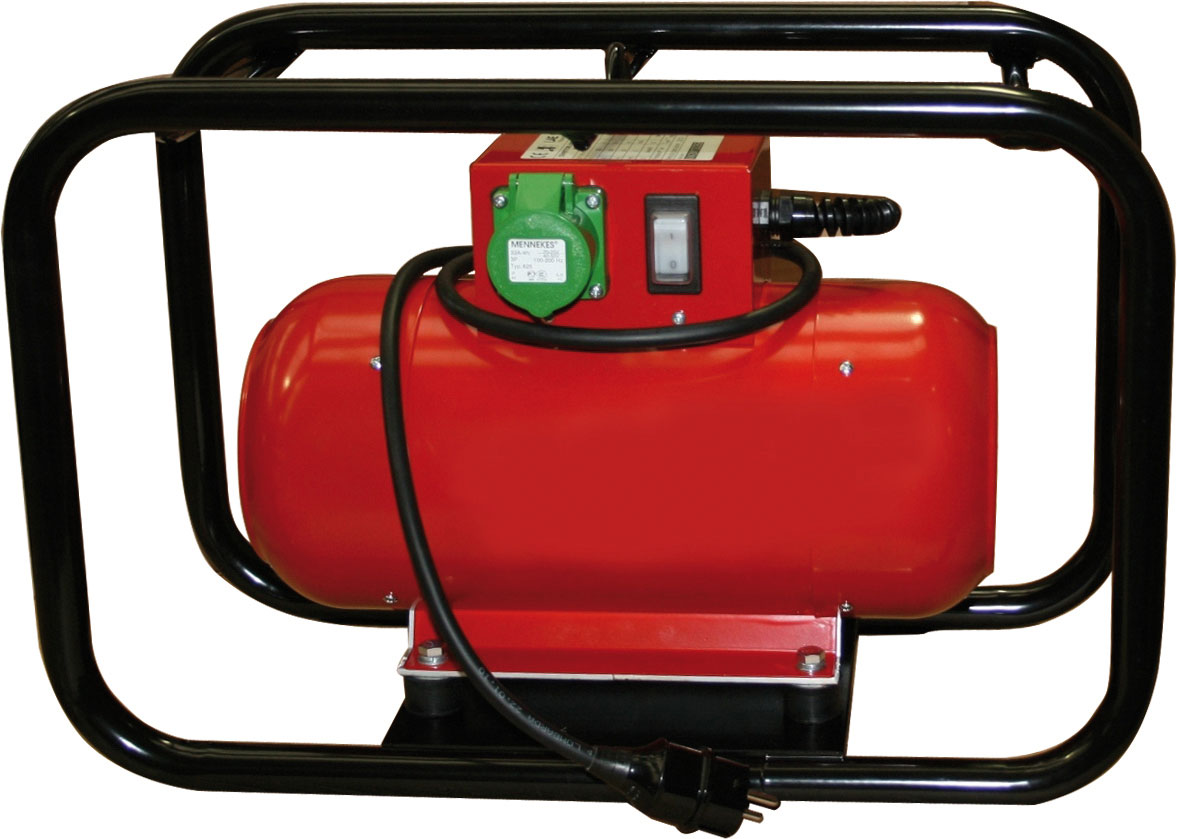

Getrennte Wicklung für hohe elektrische Sicherheit. Induktion mit Permanentmagneten, vernachlässigbarer Lärm. Anschluss an einphasige Stromquelle 230V/50Hz (CAF 100 - CAF 250), bzw. dreiphasig 400V/50Hz (CAF300 - CAF 500). Kompakter Aufbau, geschützt gegen Eindringen von Fremdkörpern. Spritzwassergeschützt. Starker Ventilator zur Kühlung und spezielles System für das Richten der Luftströmung. Schutz gegen àœberlastung durch Bimetall-Schalter. Anschlusskabel 5 m. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Servicefreundlich dank einfacher und stabiler Konstruktion. Herstellungsland: Italien Spannung V: 230Thermoschutz: jaAnschlusskabel-Länge m: 5Frequenz Hz: 50Stromfrequenz Ausgang Hz: 200Leistung Eingang kW: 1.4Leistung Ausgang kVA: 1Steckdosen Anzahl: 1Spannung Ausgang V: 42Stromstärke max. A: 14Spritzwasser geschützt: ja

Vibriernadeln elektrisch für CAF und GAF Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 50Nadel Länge mm: 330Verdichtungsleistung m ³/h: 9-12Aktionsradius cm: 70Stahlkopf: neinGummikopf: jaHochleistungskugellager: jaSpannung V: 42Leistung W: 490Nennstrom A: 8

Nadel Durchmesser mm: 34Nadel Länge mm: 315Verdichtungsleistung m ³/h: 7Schlauchlänge m: 3

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 38Nadel Länge mm: 404Verdichtungsleistung m ³/h: 20Frequenz Hz: 50-60Stromstärke max. A: 5.5Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 0.5Nennstrom A: 1.5Aktionsradius cm: 45Stahlkopf: neinGummikopf: jaGeneratortauglich: nein

Getrennte Wicklung für hohe elektrische Sicherheit. Induktion mit Permanentmagneten, vernachlässigbarer Lärm. Anschluss an einphasige Stromquelle 230V/50Hz (CAF 100 - CAF 250), bzw. dreiphasig 400V/50Hz (CAF300 - CAF 500). Kompakter Aufbau, geschützt gegen Eindringen von Fremdkörpern. Spritzwassergeschützt. Starker Ventilator zur Kühlung und spezielles System für das Richten der Luftströmung. Schutz gegen àœberlastung durch Bimetall-Schalter. Anschlusskabel 5 m. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Servicefreundlich dank einfacher und stabiler Konstruktion. Herstellungsland: Italien Spannung V: 230Thermoschutz: jaAnschlusskabel-Länge m: 5Frequenz Hz: 50Stromfrequenz Ausgang Hz: 200Leistung Eingang kW: 2Leistung Ausgang kVA: 1.5Steckdosen Anzahl: 2Spannung Ausgang V: 42Stromstärke max. A: 21Spritzwasser geschützt: ja

Schlauchlänge m: 4Nadel Durchmesser mm: 50Nadel Länge mm: 356Verdichtungsleistung m ³/h: 12

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 50Nadel Länge mm: 468Verdichtungsleistung m ³/h: 40Frequenz Hz: 50-60Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 0.9Nennstrom A: 2.7Aktionsradius cm: 70Stahlkopf: jaGummikopf: neinGeneratortauglich: nein

Hochfrequenz-Generatoren mit Benzinmotor HONDA für den Einsatz auf Baustellen, wo kein elektrischer Anschluss zur Verfügung steht. Induktion mit Permanentmagneten. Kühlung durch eingebauten Ventilator. 32 A Steckdosen zum Anschluss der AV-Vibriernadeln. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Treibstoff: Benzin bleifreiStromfrequenz Ausgang Hz: 200Steckdosen Anzahl: 3Spannung Ausgang V: 42Stromstärke max. A: 35Leistung W: 2500Motor: Honda

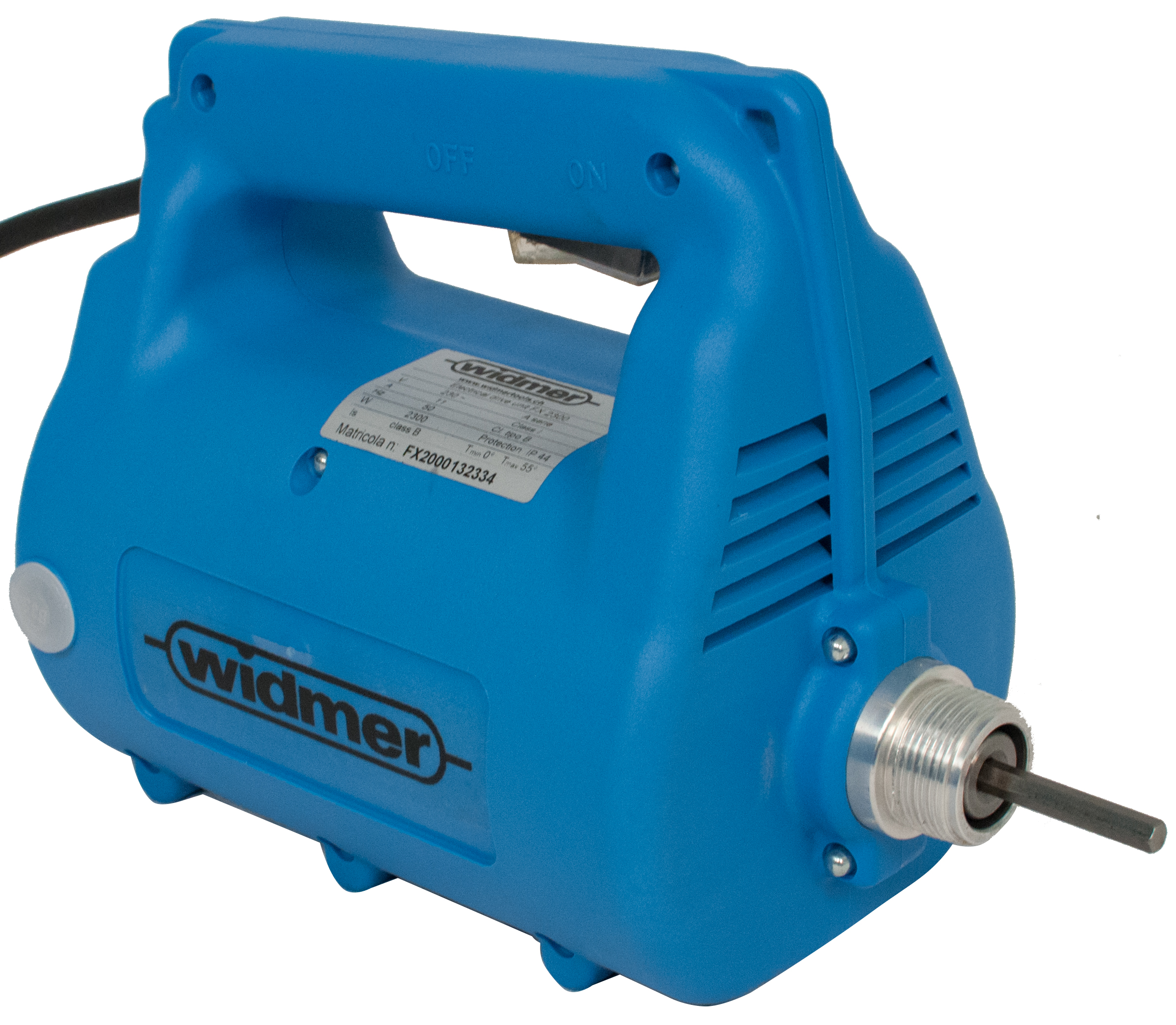

Innovative Form, einfache, sichere Verwendung. Besonderer Mechanismus für das einfache und schnelle Anschliessen der Vibriernadeln. Leiser, leistungsstarker Motor. Gehäuse aus Polyamid mit 15% Glasanteil. ACHTUNG: Gerät ist nicht für Dauereinsatz geeignet. Dafür bitte Geräte mit Frequenzumformer verwenden. (ohne Vibriernadel) Spannung V: 230Leerlaufdrehzahl min-1: 12000Frequenz Hz: 50-60Anschlusskabel-Länge m: 1Leistung W: 2300Spritzwasser geschützt: ja

Getrennte Wicklung für hohe elektrische Sicherheit. Induktion mit Permanentmagneten, vernachlässigbarer Lärm. Anschluss an einphasige Stromquelle 230V/50Hz (CAF 100 - CAF 250), bzw. dreiphasig 400V/50Hz (CAF300 - CAF 500). Kompakter Aufbau, geschützt gegen Eindringen von Fremdkörpern. Spritzwassergeschützt. Starker Ventilator zur Kühlung und spezielles System für das Richten der Luftströmung. Schutz gegen àœberlastung durch Bimetall-Schalter. Anschlusskabel 5 m. Tragschlitten für den sicheren Transport und zum Schutz gegen Umkippen. Servicefreundlich dank einfacher und stabiler Konstruktion. Herstellungsland: Italien Spannung V: 230Thermoschutz: jaAnschlusskabel-Länge m: 5Frequenz Hz: 50Stromfrequenz Ausgang Hz: 200Leistung Eingang kW: 3Leistung Ausgang kVA: 2.5Steckdosen Anzahl: 2Spannung Ausgang V: 42Stromstärke max. A: 35Spritzwasser geschützt: ja

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 59Nadel Länge mm: 499Verdichtungsleistung m ³/h: 45Frequenz Hz: 50-60Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 1.1Nennstrom A: 3Aktionsradius cm: 90Stahlkopf: jaGummikopf: neinGeneratortauglich: nein

Vibriernadeln elektrisch für CAF und GAF   Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 38Nadel Länge mm: 320Verdichtungsleistung m ³/h: 6-8Stahlkopf: jaGummikopf: neinHochleistungskugellager: neinSpannung V: 42Leistung W: 465Nennstrom A: 6Aktionsradius cm: 65

Vibriernadeln elektrisch für CAF und GAF Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 60Nadel Länge mm: 410Verdichtungsleistung m ³/h: 18-23Aktionsradius cm: 90Stahlkopf: neinGummikopf: jaHochleistungskugellager: jaSpannung V: 42Leistung W: 870Nennstrom A: 14

Vibriernadeln elektrisch für CAF und GAF Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 70Nadel Länge mm: 410Verdichtungsleistung m ³/h: 20-25Stahlkopf: neinGummikopf: jaHochleistungskugellager: jaSpannung V: 42Leistung W: 1165Nennstrom A: 20Aktionsradius cm: 95

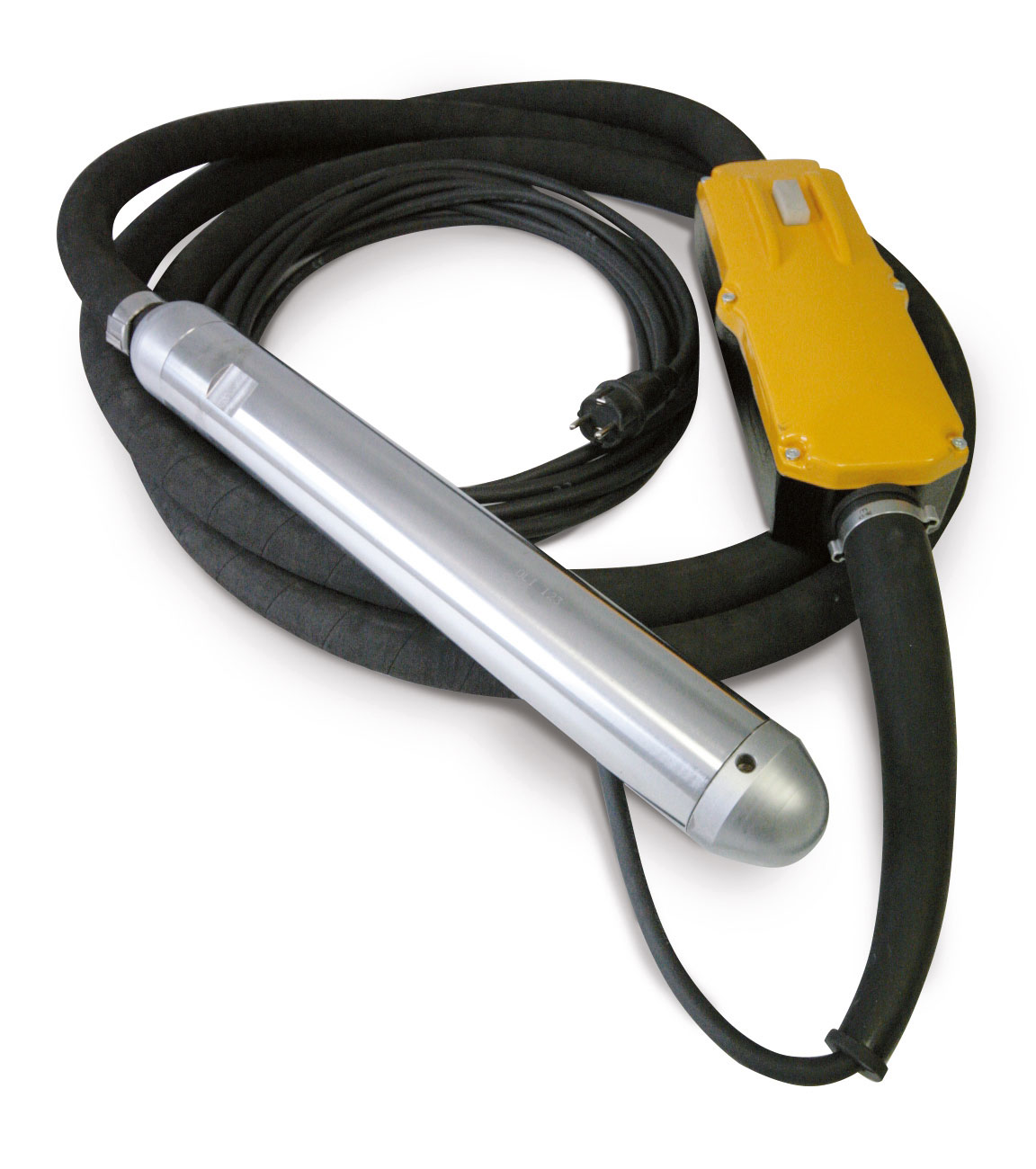

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen Überlast, Überspannung, Überhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet. Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 65Nadel Länge mm: 484Verdichtungsleistung m ³/h: 50Frequenz Hz: 50-60Stromstärke max. A: 5.5Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 1.3Nennstrom A: 4.5Aktionsradius cm: 110Stahlkopf: neinGummikopf: jaGeneratortauglich: nein

Vibriernadeln elektrisch für CAF und GAF Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 70Nadel Länge mm: 410Verdichtungsleistung m ³/h: 20-25Stahlkopf: jaGummikopf: neinHochleistungskugellager: jaSpannung V: 42Leistung W: 1165Nennstrom A: 20Aktionsradius cm: 95

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 65Nadel Länge mm: 484Verdichtungsleistung m ³/h: 50Frequenz Hz: 50-60Stromstärke max. A: 5.5Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 1.3Nennstrom A: 4.5Aktionsradius cm: 110Stahlkopf: jaGummikopf: neinGeneratortauglich: nein

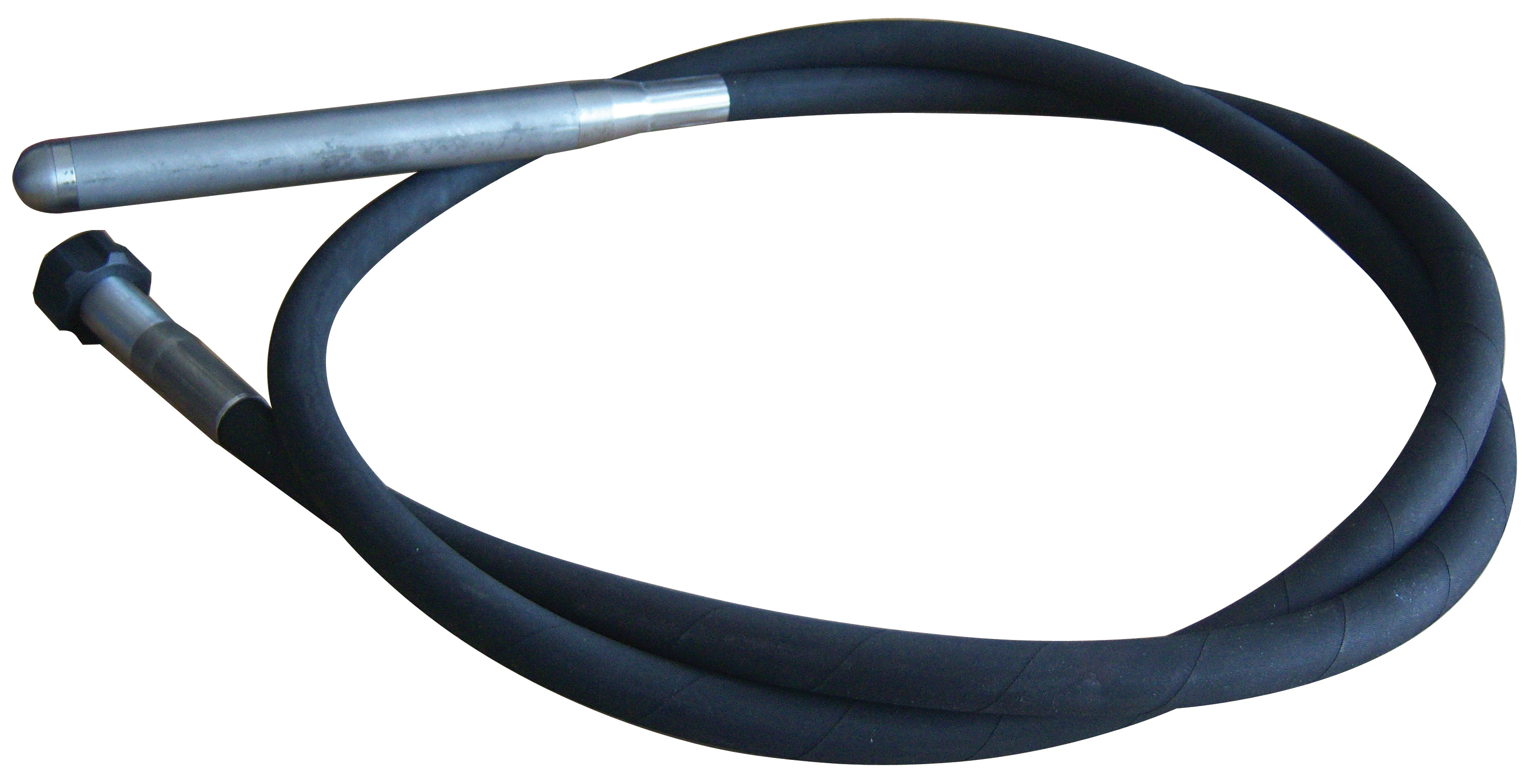

Nadel Durchmesser mm: 25Nadel Länge mm: 315Verdichtungsleistung m ³/h: 4Schlauchlänge m: 3

Ergonomisches und leichtes Umformergehäuse aus Aluminium. Vollkommen tropenfeste Elektroplatine, die vor Vibrationen, Feuchtigkeit und Stössen mit einem speziellen Harz geschützt ist. Der Umformer ist gegen àœberlast, àœberspannung, àœberhitzung und Kurzschluss geschützt. Ein LED-Licht zeigt das Vorhandensein eines Fehlers an. Nicht für Stromerzeuger geeignet Spannung V: 230Anschlusskabel-Länge m: 10Thermoschutz: jaSchlauchlänge m: 5Dauerbetrieb Typ: S1Leerlaufdrehzahl min-1: 12000Nadel Durchmesser mm: 50Nadel Länge mm: 468Verdichtungsleistung m ³/h: 40Frequenz Hz: 50-60Stromstärke max. A: 5.5Spannung Ausgang V: 230Stromfrequenz Ausgang Hz: 200Schutz Flasche: IP 68Schutz Umformer: IP 66Nennleistung kW: 0.9Nennstrom A: 2.7Aktionsradius cm: 70Stahlkopf: neinGummikopf: jaGeneratortauglich: nein
